Powerbolt · Contenedor 20 pies

Hasta 6,25 MWh en un contenedor de 20 pies.

Bloque DC con racks refrigerados por líquido, BMS, climatización y extinción integrados. Plug & play, con mínima obra civil, listo para transporte y conexión a PCS: la unidad con la que construimos plantas de varios MWh.

Ficha técnicaFicha técnica (PDF)English version

6.058 × 2.438 × 2.896 mm · 20 pies

5,015MWh
Energía por contenedor

@ 0,5C · también 3,34 y 6,25 MWh

95%
Rendimiento DC ida y vuelta

96 % @ 0,25P

1.123–1.498Vdc
Tensión del bloque DC

12 racks 1P416S

≤ 46t
Peso

20HC · 6.058 × 2.438 × 2.896 mm

Por dentro

4.992 celdas, doce racks, un solo bloque.

En el Powerbolt de 5,015 MWh, cada rack encadena 416 celdas LFP de 314 Ah hasta 1.331 V nominales. Doce racks en paralelo suman 5,015 MWh con un rendimiento DC del 95 % a 0,5P.

Contenedor de baterías de 5 MWh cerrado, con un técnico delante
Bloque de 5,015 MWh cerrado, listo para expedición.
Racks de baterías refrigerados por líquido dentro de un contenedor de 5 MWh
Racks 1P416S con celdas LFP de 314 Ah.
Contenedor de 5 MWh abierto con los racks de baterías accesibles desde el frontal
Racks accesibles desde el frontal para mantenimiento.
Configuración
1P416S × 12
Corriente por rack
157 A descarga · 193 A carga (5 min)
PCS asociado
6 × 417 kW o 2 × 1,25 MW
Comunicación
CAN · Ethernet

Integración BK

Del bloque DC a la planta operativa

El contenedor es el bloque de energía. Alrededor integramos la conversión, la media tensión, el control de planta y la operación. Un solo responsable de que la planta cumpla con el operador de red.

  • Integrado
  • En el proyecto
  • Opcional
Cómo opera BK EMS
  1. 01

    Celdas LFP de 314 Ah

    4.992 celdas en 12 racks de 416 en serie (5,015 MWh). 8.000 ciclos hasta el 70 % de estado de salud (0,5P, 25 ± 2 °C). El de 6,25 MWh usa celdas de 587 Ah.

    Integrado
  2. 02

    BMS por rack y de sistema

    Supervisión de cada celda, equilibrado y protección de cada rack. Seguridad funcional clase B.

    Integrado
  3. 03

    Refrigeración líquida y climatización

    Circuito líquido por pack con ΔT ≤ 2 °C, aislamiento termoacústico y climatización autónoma del contenedor.

    Integrado
  4. 04

    Detección y extinción

    Extinción por aerosol integrada en el contenedor (3,34 y 5,015 MWh); protección en tres niveles, pack, clúster y contenedor, en el de 6,25 MWh.

    Integrado
  5. 05

    PCS y centro de transformación

    Seis PCS de 417 kW o dos de 1,25 MW por contenedor, más el transformador de media tensión que pida el punto de conexión.

    En el proyecto
  6. 06

    BK EMS, PPC y SCADA

    EMS Max para utility: previsión, arbitraje, servicios de ajuste y consignas del operador. PPC para el control de potencia en el punto de conexión.

    En el proyecto
  7. 07

    Comunicaciones de planta

    CAN y Ethernet en el bloque hacia el control de planta. IEC 61850 y Modbus a nivel de EMS.

    Integrado

Modelos y ficha técnica

Tres modelos, un mismo contenedor de 20 pies.

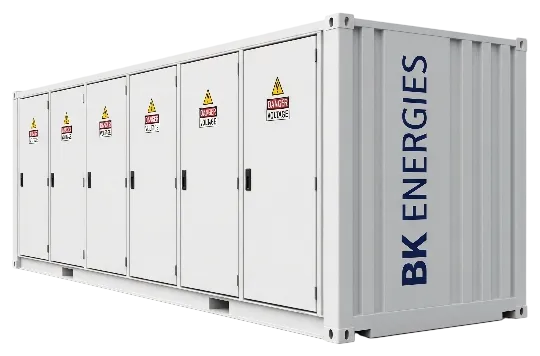

3,34 MWh para puntos de conexión más pequeños, 5,015 MWh como bloque estándar y 6,25 MWh con celda de 587 Ah para la máxima densidad. Datos de la ficha del catálogo 2026.

Powerbolt 5,015 MWh, BK EnergiesRefrigeración líquida

Powerbolt 5,015 MWh

Ficha publicada
5,015MWh
Energía @ 0,5C
95%
RTE DC @ 0,5P
12racks
1P416S · 314 Ah
  • GB/T 36276
  • IEC 62619
  • IEC 63056
  • IEC 62477
  • IEC 61000
  • IEC 62933-5-2
  • UN 38.3
Ficha en el catálogo (PDF)Pedir oferta

Ficha técnica completa · Powerbolt

Especificaciones Powerbolt
ParámetroPowerbolt 3,34 MWhPowerbolt 5,015 MWhPowerbolt 6,25 MWh
Sistema
Energía nominal3.343,97 kWh5,015 MWh @ 0,5C6.251 kWh
Potencia (0,5P) / PCS asociado1.672 kW2.500 kW (PCS: 6 × 417 kW o 2 × 1,25 MW)Bajo consulta
Tensión DC1.123,2–1.497,6 V1.123,2–1.497,6 V1.331,2 V nominal
Eficiencia DC (RTE)—96 % @ 0,25P · 95 % @ 0,5PBajo consulta
Batería
CeldaLFP 3,2 V · 314 AhLFP 3,2 V · 314 AhLFP 587 Ah
Configuración—1P416S × 12 racks1P416S × 8 racks
Corriente máx. descarga / carga—157 A × 12 / 193 A × 12 (5 min)Bajo consulta
Vida útil8.000 ciclos (0,5P, 25 ± 2 °C, 70 % SOH)8.000 ciclos (0,5P, 25 ± 2 °C, 70 % SOH)Bajo consulta
Entorno
Temperatura de operación−20…50 °C−20…50 °CBajo consulta
Grado de protecciónIP55IP55 (pack IP67)IP54 (personalizable)
AnticorrosiónC4C4C5
RefrigeraciónLíquidaLíquidaLíquida
Control
ExtinciónAerosolAerosolTriple nivel: pack, clúster y contenedor
ComunicaciónCAN · EthernetCAN · EthernetBajo consulta
Seguridad funcional—Clase B—
Mecánica
Dimensiones (an × fo × al)6.058 × 2.438 × 2.896 mm6.058 × 2.438 × 2.896 mm (20HC)6.058 × 2.438 × 2.896 mm
Peso≤ 35 t≤ 46 t≈ 50 t

Contenedor de 20 pies con refrigeración líquida (catálogo, p. 18). Certificaciones: 3,34 MWh GB/T 36276 y UN 38.3; 5,015 MWh GB/T 36276, IEC 62619, IEC 63056, IEC 62477, IEC 61000, IEC 62933-5-2 y UN 38.3; 6,25 MWh bajo consulta. Parámetros orientativos, sujetos al diseño final.

Dimensionado orientativo

¿Cuántos Powerbolt necesita tu planta?

Mueve la energía objetivo. Calculamos con contenedores de 5,015 MWh a 0,5C; el diseño real depende del punto de conexión, la duración y la degradación prevista.

5 MWh190 MWh
4
Contenedores de 5,015 MWh
10 MW
Potencia a 0,5C (2 h)
59 m²
Huella de contenedores (sin pasillos)
24
PCS de 417 kW (o 8 de 1,25 MW)

Cálculo simplificado sin márgenes de degradación ni servicios auxiliares. Nuestro mayor sistema entregado: 188 MWh en Lianyungang (China).

Aplicaciones

Hecho para plantas de MWh

El Powerbolt es la pieza base cuando la energía se mide en megavatios hora.

Almacenamiento utility

BESS standalone para arbitraje, servicios de ajuste y mercados de capacidad.

5 – 188 MWh

Hibridación FV + BESS

Junto a una planta FV existente: carga con los vertidos del mediodía y vende por la tarde, sin perder la retribución (RD 917/2025).

2 – 4 h

Sistemas aislados

Entrega plug & play con poca obra civil: pensado para emplazamientos remotos y despliegues rápidos.

Microrredes

Seguridad y certificaciones

Contener cualquier incidente dentro del contenedor.

Extinción integrada, packs estancos y climatización autónoma. Cada nivel del sistema tiene su propia barrera.

  • 01

    Protección por capas

    Contenedor IP55 con packs IP67 (5,015 MWh); IP54 personalizable en el de 6,25 MWh. Anticorrosión C4 o C5.

  • 02

    Extinción por aerosol

    Extinción por aerosol integrada; en el de 6,25 MWh, protección en tres niveles: pack, clúster y contenedor.

  • 03

    Clima controlado

    Aislamiento termoacústico y climatización autónoma: las celdas trabajan en su ventana de temperatura todo el año.

  • 04

    Seguridad funcional

    Clase B en el Powerbolt de 5,015 MWh, con control centralizado. Operación de −20 a 50 °C.

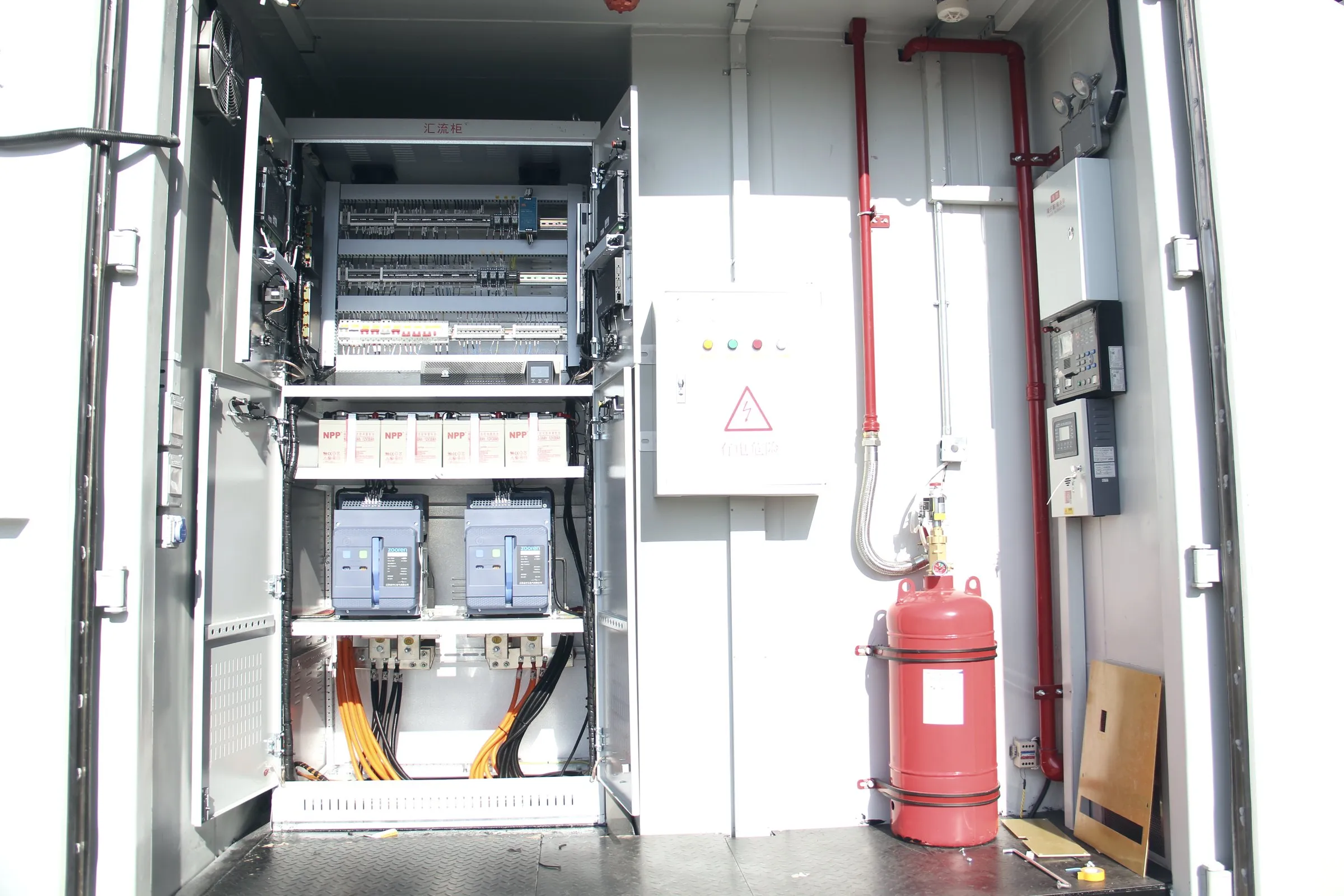

Compartimento técnico de un Powerbolt con cuadro eléctrico y botella del sistema de extinción
Compartimento técnico: cuadro de control, protecciones y sistema de extinción.

Normas declaradas en la ficha técnica

  • GB/T 36276

    Baterías de litio para almacenamiento (China)

  • IEC 62619

    Seguridad de baterías de litio industriales

  • IEC 63056

    Seguridad de baterías de litio para almacenamiento

  • IEC 62477

    Seguridad de convertidores de potencia

  • IEC 61000

    Compatibilidad electromagnética

  • IEC 62933-5-2

    Seguridad de sistemas de almacenamiento electroquímico

  • UN 38.3

    Transporte de baterías de litio

Certificaciones del Powerbolt de 5,015 MWh declaradas en la ficha (catálogo, p. 18). El de 3,34 MWh declara GB/T 36276 y UN 38.3; las del de 6,25 MWh, bajo consulta.

Resto de la gama

De la celda al contenedor.

Ver toda la gama

¿Proyecto de varios MWh?

Te ayudamos con el dimensionado, el acceso y conexión, la ingeniería y la operación. Del estudio de viabilidad a la planta en marcha.
