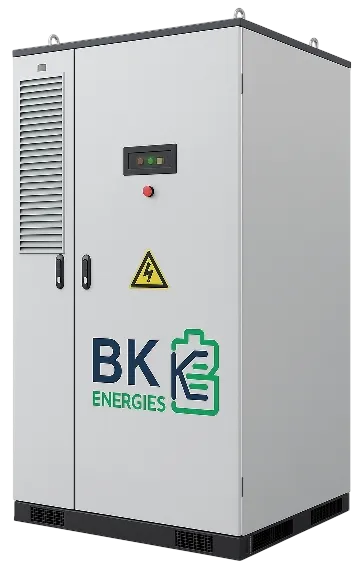

Cabinets · Armario DC
241, 261 o 418 kWh en un armario de exterior.
Armarios de baterías LFP con refrigeración líquida, sin inversor: se conectan al PCS del proyecto sin riesgo de corrientes circulantes ni cortocircuitos entre clústeres. Sitio donde no cabe un contenedor.
- 241–418kWh
- Tres tamaños por armario
- 768–1331Vdc
- Tensión nominal
- 314Ah
- Celda LFP 3,2 V
- IP55
- Instalación exterior
BK241 · BK261 · BK418
Elige la ventana de tu PCS
0,5C · DOD 100 %
Refrigeración líquida · ΔT < 2 °C
Arquitectura
Más celdas en serie, más energía y más tensión.
Los tres armarios usan celdas LFP de 3,2 V y 314 Ah. Del BK241 al BK418 pasan de 240 a 416 celdas en serie, así que energía y tensión suben juntas: de 768 a 1.331,2 Vdc nominales.
Por eso el tamaño se elige mirando dos cosas: la energía que necesitas y la ventana de tensión DC del inversor. Para más energía, varios armarios en paralelo. Si quieres el inversor dentro del mismo equipo, mira Power Pro.
Integración BK
Qué integra un Cabinet
El Cabinet es la parte de energía del sistema. Nosotros ponemos el resto: inversor, protecciones, control y operación, dimensionados para tu punto de conexión.
- Integrado
- En el proyecto
- Opcional
- 01Integrado
Celdas LFP 3,2 V · 314 Ah
De 240 a 416 celdas en serie. 0,5C y 100 % de profundidad de descarga nominal.
- 02Integrado
BMS
Supervisión de cada celda y de cada pack, con detección temprana de desequilibrios.
- 03Integrado
Refrigeración líquida
Diferencia de temperatura en el núcleo inferior a 2 °C. Bomba incluida; consumo auxiliar del sistema ≤ 4.000 W (220 Vac).
- 04Integrado
Protecciones DC
Protección de cada clúster para conectarlo en serie con el PCS sin corrientes circulantes ni cortocircuitos entre clústeres.
- 05En el proyecto
PCS
Inversor bidireccional elegido según tensión DC y potencia. Lo integramos en el proyecto.
- 06En el proyecto
Detección y extinción
Dimensionadas según el análisis de riesgos del emplazamiento. El armario supera el ensayo UL 9540A a nivel de unidad.
- 07En el proyecto
BK EMS
EMS Core o Pro: autoconsumo, picos de demanda, arbitraje y respaldo, con monitorización 24/7.
Ficha técnica BK241–BK418
Tres tamaños, todos los datos.
Selecciona el tamaño o pulsa la cabecera de su columna. Datos de la ficha del catálogo 2026.
Refrigeración líquidaBK241
Ficha publicada- 241kWh
- Energía nominal
- 768Vdc
- Tensión nominal
- 1P240S
- Configuración
- IEC 62619
- IEC 62933
- IEC 61000
- UL 1973
- UL 9540A
Refrigeración líquidaBK261
Ficha publicada- 261,25kWh
- Energía nominal
- 832Vdc
- Tensión nominal
- 1P260S
- Configuración
- IEC 62619
- IEC 62933
- IEC 61000
- UL 1973
- UL 9540A
Refrigeración líquidaBK418
Ficha publicada- 418kWh
- Energía nominal
- 1.331,2Vdc
- Tensión nominal
- 3.930kg
- Peso
- IEC 62619
- IEC 62933
- IEC 61000
- UL 1973
- UL 9540A
Ficha técnica completa · Cabinets DC BK241 · BK261 · BK418
Desliza la tabla en horizontal si no ves todos los modelos
| Parámetro | BK241 | BK261 | BK418 |
|---|---|---|---|
| Batería | |||
| Energía nominal | 241 kWh | 261,25 kWh | 418,00 kWh |
| Configuración | 1P240S | 1P260S | 1P416S |
| Tensión nominal | 768 Vdc | 832,0 Vdc | 1.331,2 Vdc |
| Rango de tensión | 648–864 V | 676–936 V | 1.081,6–1.497,6 V |
| Corriente nominal (0,5C) | 157 A | 157 A | 157 A |
| Corriente máx. (5 min) | 193 A | 193 A | 193 A |
| Profundidad de descarga | 100 % | 100 % | 100 % |
| Mecánica y entorno | |||
| Dimensiones (fo × an × al) | Bajo consulta | Bajo consulta | 1.300 × 1.300 × 2.373,5 mm |
| Peso | Bajo consulta | Bajo consulta | 3.930 kg |
| Protección | IP55 | IP55 | IP55 |
| Refrigeración | Líquida | Líquida | Líquida |
| Altitud | ≤ 2.000 m | ≤ 2.000 m (hasta 4.500 m a medida) | ≤ 2.000 m (hasta 4.500 m a medida) |
Comunes a la serie (catálogo, p. 10): celda LFP 3,2 V · 314 Ah, ΔT en el núcleo < 2 °C, IP55 exterior, supera UL 9540A a nivel de unidad. Consumo auxiliar del sistema ≤ 4.000 W con bomba (220 Vac). Temperatura de carga y descarga para la vida útil garantizada: 25 ± 5 °C. Certificaciones IEC 62619, IEC 62933, IEC 61000, UL 1973 y UL 9540A.
Aplicaciones
Dónde encaja un Cabinet
Donde hace falta más energía que un all-in-one y menos espacio que un contenedor.
Industria y C&I
Parques industriales y fábricas: varios armarios junto al centro de transformación, sin obra de contenedor.
Hibridación FV + BESS
Plantas FV pequeñas y medianas que quieren desplazar su producción a las horas caras.
Respaldo sin cortes (STS)
Centros de datos y servicios comerciales con cargas críticas y poco espacio técnico.
Seguridad y certificaciones
Seguro a nivel de unidad.
El Cabinet supera el ensayo UL 9540A a nivel de unidad, el que evalúa si una fuga térmica de celda se propaga al resto del armario.
- 01
UL 9540A a nivel de unidad
Ensayo superado que evita que la fuga térmica de una celda se extienda por el armario.
- 02
Sin corrientes circulantes
Conexión en serie con el PCS sin riesgo de corriente circulante ni cortocircuitos entre clústeres.
- 03
Temperatura homogénea
Refrigeración líquida con menos de 2 °C de diferencia en el núcleo: menos degradación, más vida.
- 04
Exterior IP55
Armario de exterior IP55 con refrigeración líquida, hasta 2.000 m de altitud (BK261 y BK418, hasta 4.500 m a medida).
Normas declaradas en la ficha técnica
UL 9540A
Ensayo de propagación de fuga térmica
UL 1973
Baterías para uso estacionario
IEC 62619
Seguridad de baterías de litio industriales
IEC 62933
Sistemas de almacenamiento conectados a red
IEC 61000
Compatibilidad electromagnética
Certificaciones declaradas en la ficha Cabinets (catálogo, p. 10).
¿Cuántos Cabinets necesitas?
Cuéntanos la energía, la potencia y el inversor que tienes o quieres instalar. Te devolvemos la configuración y el presupuesto.
