Racks · LiqRack · AirRack

Blocchi DC a 1.500 V per progetti su misura.

Pack in serie con BMS di rack, protezioni e comunicazioni: da 172,8 a 372,7 kWh per rack, con raffreddamento a liquido o ad aria. La base con cui costruiamo i container Powerbolt.

Vedi i rackScheda tecnica (PDF)Versione spagnola
172,8–372,7kWh
Energia per rack

Quattro configurazioni

1.500Vdc
Intervallo di lavoro

900–1.500 Vdc

+20%
Vita utile LiqRack

Rispetto al raffreddamento ad aria

1C
Scarica AirRack 150 Ah

0,5C negli altri

Dalla cella al container

Ecco come si somma l'energia.

Ogni livello aggiunge tensione, gestione termica e protezione. Potete acquistare da noi il rack come blocco DC oppure il sistema completo.

  1. 01
    314AhLiFePO43,2V

    1,005 kWh

    Cella LFP

    3,2 V · 314 Ah

    × 52 in serie →

  2. 02

    52,25 kWh

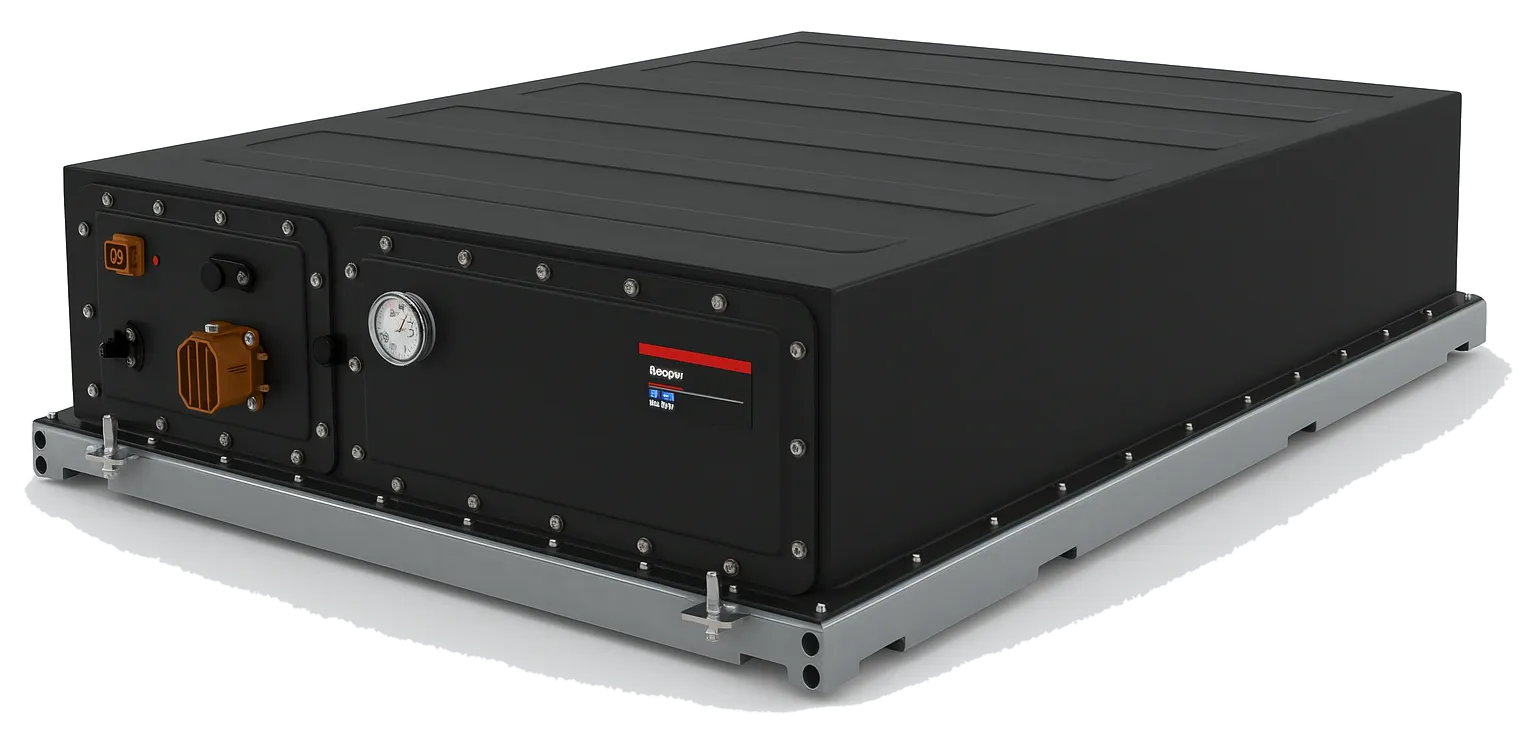

    Pack 1P52S

    166,4 V · raffreddamento a liquido

    × 8 in serie →

  3. 03

    418 kWh

    Rack 1P416S

    1.331,2 V nominali

    × 12 per container →

  4. 04

    5,015 MWh

    Powerbolt

    1.123,2–1.497,6 Vdc · 20 piedi

Catena dei Cabinets BK261 e BK418 e del Powerbolt da 5,015 MWh (cella da 314 Ah). Con la cella da 280 Ah, la stessa architettura dà il LiqRack da 372,7 kWh.

Integrazione BK

Cosa contiene ogni rack

Una cella da sola non è un prodotto. Ogni pack e ogni rack esce con la propria gestione, il proprio raffreddamento e le proprie protezioni, pronto per il collegamento al PCS e all'EMS.

  • Integrato
  • Nel progetto
  • Opzionale
Come opera BK EMS
  1. 01

    Celle LFP ispezionate

    Accettazione e controllo di ogni cella prima dell'assemblaggio, con tracciabilità tramite numero di serie di ogni pack e ogni rack.

    Integrato
  2. 02

    BMS di rack

    Supervisione di ogni pack e controllo a livello di rack. Sicurezza funzionale classe B.

    Integrato
  3. 03

    Raffreddamento a liquido o ad aria

    Pack raffreddati a liquido in parallelo con ΔT ≤ 2 °C tra le celle, oppure raffreddamento ad aria in parallelo.

    Integrato
  4. 04

    Protezioni

    Protezioni elettriche del rack integrate di serie.

    Integrato
  5. 05

    Comunicazioni

    Per collegare il rack all'EMS e allo SCADA dell'impianto.

    Integrato
  6. 06

    PCS, estinzione e involucro

    Quando il rack è destinato a un Powerbolt, aggiungiamo inverter, estinzione e climatizzazione del locale.

    Nel progetto
  7. 07

    BK EMS

    Opzionale per i progetti che integrano altri componenti: EMS Core, Pro o Max a seconda della scala.

    Opzionale

Racks

Fino a 372,7 kWh per rack, a 1.500 Vdc.

Due LiqRack con raffreddamento a liquido e due AirRack raffreddati ad aria, tutti con intervallo di lavoro da 900 a 1.500 Vdc. Dati delle schede del catalogo 2026.

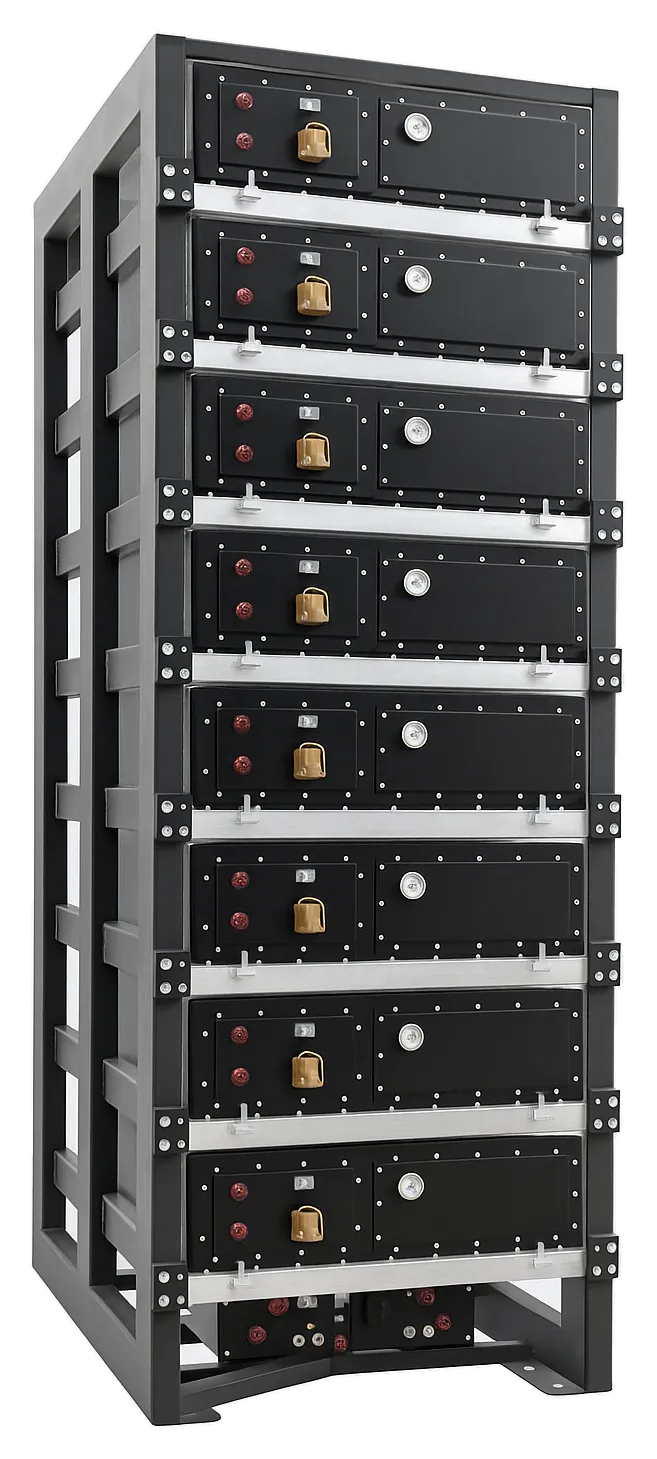

LiqRack 280Ah 1P416S, BK EnergiesRaffreddamento a liquido

LiqRack 280Ah 1P416S

Scheda pubblicata
372,7kWh
Energia nominale
1.331,2V
Tensione nominale
  • IEC 62619
  • IEC 61000
  • UL 1642
  • UL 1973
Scheda nel catalogo (PDF)Richieda un'offerta

Scheda tecnica completa · Racks

Specifiche Racks
ParametroLiqRack 280Ah 1P416SLiqRack 280Ah 1P384SAirRack 280Ah 1P416SAirRack 150Ah 1P360S
CellaLFP 280 AhLFP 280 AhLFP 280 AhLFP 150 Ah
Configurazione1P416S1P384S1P416S1P360S

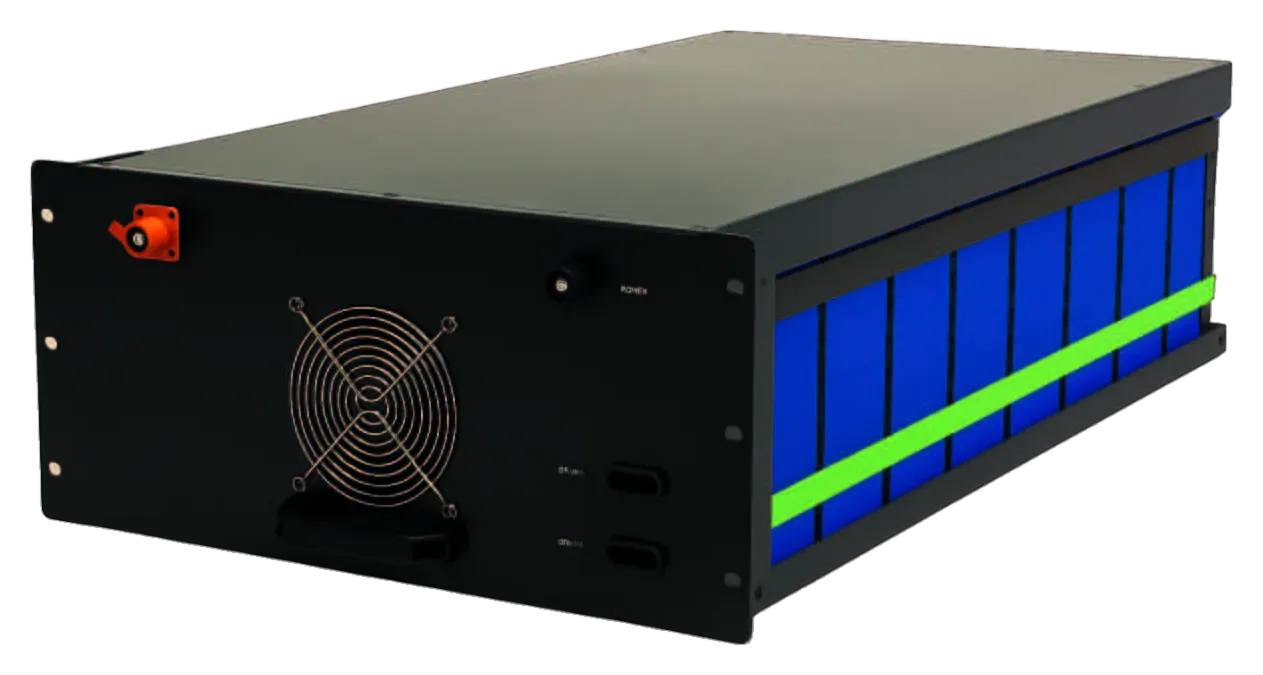

Pack8 × LiqPack 1P52S8 × LiqPack 1P48SAirPack 1P16SAirPack 1P24S
Energia nominale372,7 kWh344 kWh372,7 kWh172,8 kWh
Tensione nominale1.331,2 V1.228,8 V1.331,2 V1.152 V
Intervallo di lavoro900–1.500 Vdc900–1.500 Vdc900–1.500 Vdc900–1.500 Vdc
C-rate di carica/scarica0,5C0,5C0,5C1C
RaffreddamentoLiquido in paralleloLiquido in paralleloAria in paralleloAria in parallelo
Dimensioni (L × P × A)860 × 1.153 × 2.333 mm860 × 1.068 × 2.333 mm1.142 × 835 × 2.418 mm960 × 788 × 2.341 mm
Peso≈ 3.200 kg≈ 3.000 kg≈ 3.200 kg≈ 1.700 kg
Sicurezza funzionaleClasse BClasse BClasse BClasse B
CertificazioniIEC 62619 · IEC 61000 · UL 1642 · UL 1973GB/T 36276 · IEC 62619 · IEC 61000 · UL 1642 · UL 1973GB/T 36276IEC 62619 · IEC 61000

LiqRack: pack raffreddati a liquido in parallelo, +20% di vita utile rispetto al raffreddamento ad aria, ΔT tra le celle ≤ 2 °C, IP67 a livello di pack e funzionamento da −40 a 60 °C (catalogo, p. 6). AirRack: design modulare e fino a 1C di scarica nella versione da 150 Ah (catalogo, p. 7). Parametri indicativi, soggetti al progetto definitivo.

Pack

I moduli con cui si assembla ogni rack.

Celle, BMS e protezione in un modulo. I pack vengono forniti integrati nel rispettivo rack.

Gestione termica

Liquido o aria? Dipende dalla potenza e dal sito.

LiqRack · raffreddamento a liquido

+20%vita utile rispetto all'aria

Rack ad alta tensione con pack raffreddati a liquido in parallelo.

  • ΔT tra le celle ≤ 2 °C
  • IP67 a livello di pack
  • Funzionamento da −40 a 60 °C
  • Sicurezza funzionale classe B

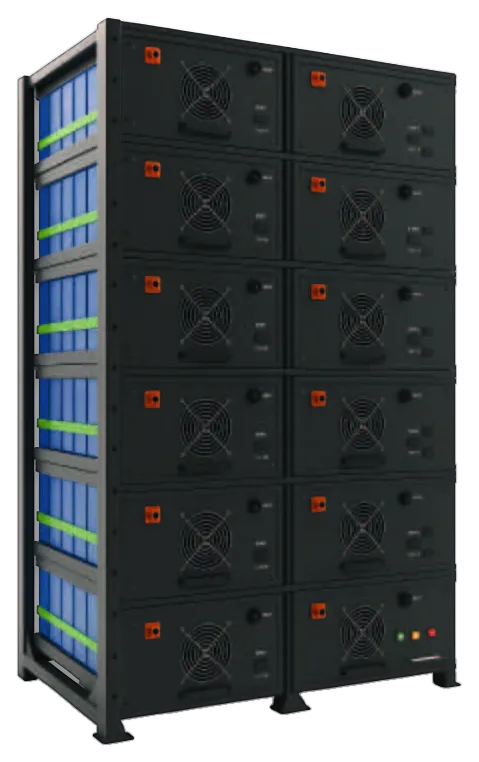

AirRack · raffreddamento ad aria

1Cscarica max. (AirRack 150 Ah)

Rack raffreddato ad aria in parallelo: architettura più semplice ed economica.

  • Fino a 1C di scarica nella versione da 150 Ah
  • Intervallo di lavoro da 900 a 1.500 Vdc
  • Design modulare
  • Sicurezza funzionale classe B

Applicazioni

A chi sono destinati i rack

Integratori, costruttori di apparecchiature e progetti che necessitano di un blocco DC su misura.

Accumulo utility-scale

Rack da 1.500 Vdc per assemblare blocchi DC da più MWh con il vostro PCS.

LiqRack · AirRack

Ibridazione FV + BESS

Blocchi DC per ibridare impianti FV esistenti con l'inverter del progetto.

LiqRack

Sicurezza e certificazioni

Sicurezza fin dal pack.

La sicurezza di un sistema parte dalla chimica, dal pack e dai collaudi. Queste sono le barriere e le norme dichiarate in ogni scheda.

  • 01

    Sicurezza funzionale classe B

    Tutti i rack, con BMS di rack che interviene a ogni anomalia.

  • 02

    Pack a tenuta stagna

    I LiqPack sono IP67 e lavorano con ΔT ≤ 2 °C tra le celle.

  • 03

    Tracciabilità

    Numero di serie di ogni pack, rack e sistema, con dossier di qualità.

  • 04

    Collaudo in fabbrica

    Il 100% delle unità supera il FAT prima di lasciare la fabbrica.

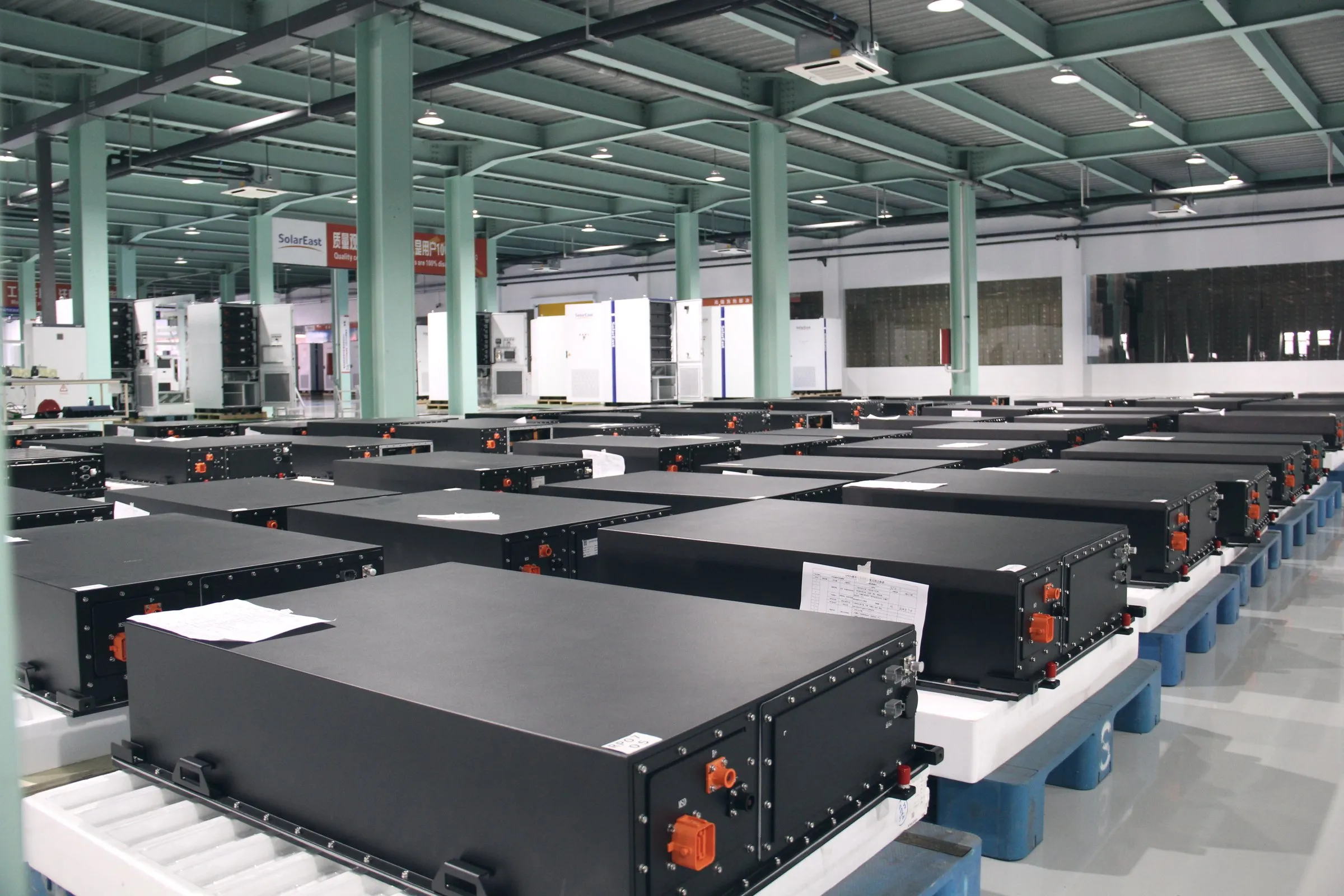

Linea con pack di batterie da 43 kWh finiti e allineati
Pack da 43 kWh finiti, prima dell'integrazione nel rack.

Norme dichiarate nella scheda tecnica

  • IEC 62619

    Sicurezza delle batterie al litio industriali

  • IEC 61000

    Compatibilità elettromagnetica

  • UL 1642

    Sicurezza delle celle al litio

  • UL 1973

    Batterie per uso stazionario

  • GB/T 36276

    Batterie al litio per l'accumulo (Cina)

Ogni rack ha il proprio elenco di certificazioni nella scheda tecnica (catalogo, p. 6–7).

Tecnico BK che assembla celle LFP in un pack

Ispezione, saldatura, BMS, assemblaggio e collaudo. Ogni pack supera gli stessi controlli prima di uscire.

Resto della gamma

Dalla cella al container.

Scopra tutta la gamma

Vi servono rack per il vostro progetto?

Indicateci la tensione, l'energia e il PCS con cui lavorate. Vi inviamo schede, certificati e tempi di consegna.

Parli con i nostri ingegneriVedi i prodotti
