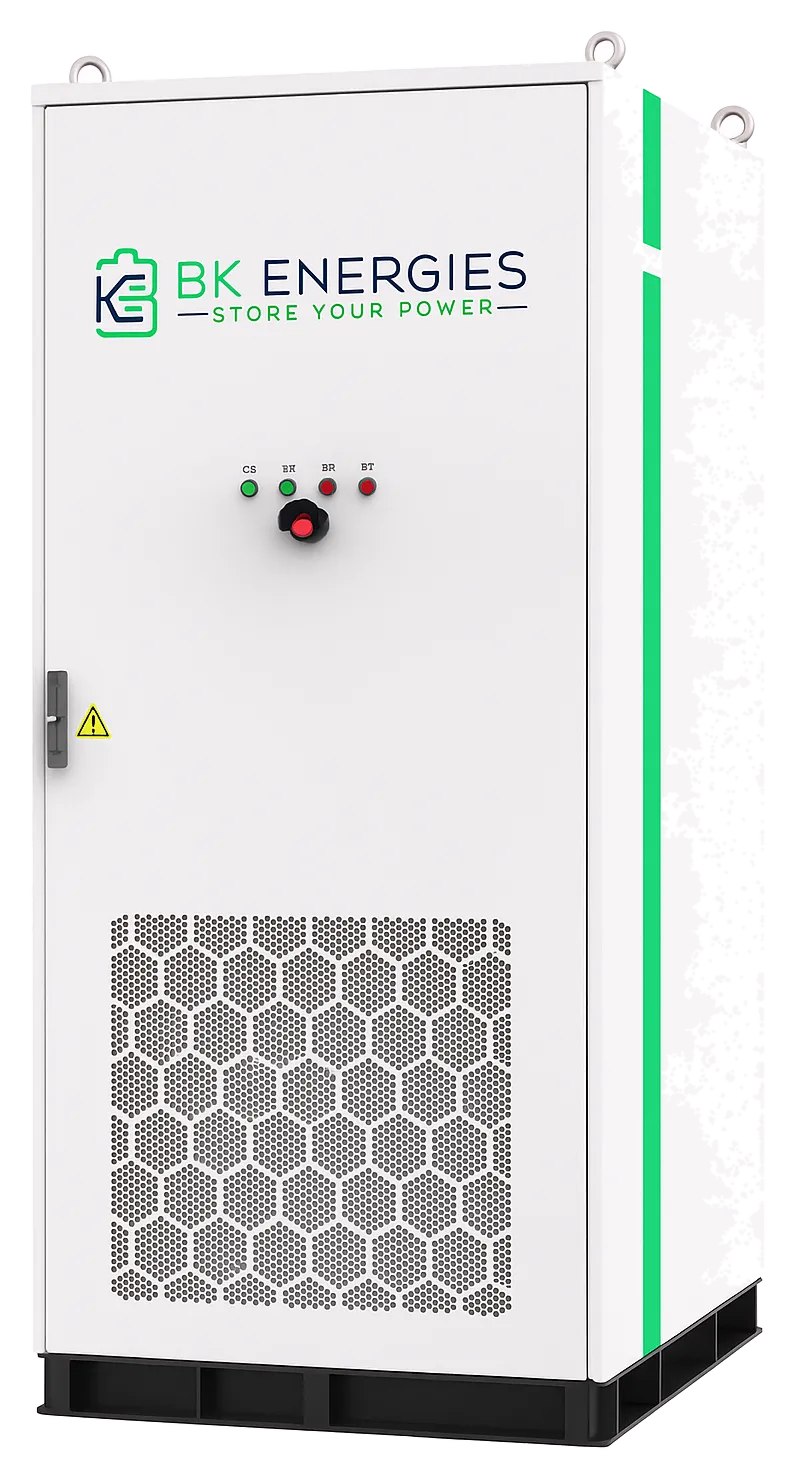

Power Pro · All-in-one
L'intero sistema di batterie in un armadio.
Celle LFP, conversione di potenza, BMS, EMS, climatizzazione ed estinzione incendi integrati e collaudati in un armadio per esterni. Da 112 a 522 kWh e da 50 a 250 kW.
1.000 × 1.350 × 2.300 mm · BK241 · BK261
1.900 × 1.350 × 2.300 mm · BK522
- 112–522kWh
- Energia per armadio
- 50–250kW
- Potenza AC nominale
- 8.000cicli
- Vita utile
- IP54–55
- Installazione all'esterno
Cinque modelli
400 Vac trifase
0,5P, 25 ± 2 °C, fino al 70% SOH
Fino a 55 °C ambiente e 2.000 m
La gamma
Cinque taglie, un'unica architettura.
BK112H ibrido, con ingresso fotovoltaico e modalità isola, per carichi medi e sistemi isolati. Da BK241 a BK522 con raffreddamento a liquido per industria e ricarica. Tutti lavorano a 0,5P: circa due ore di autonomia alla potenza nominale.
Un'unica connessione
Uscita AC a 400 V trifase con neutro. Non servono locale tecnico, container né opere di integrazione: si collega al quadro e si configura.
Cresce per moduli
L'architettura modulare consente di adattare capacità e potenza al progetto e di ampliare in seguito con altre unità in parallelo.
Pronto per il gestore
RS485, Ethernet e CAN a seconda del modello. Si integra con SCADA, PPC e il nostro EMS senza gateway di terze parti.
Energia per modello
In cantiere e in fabbrica
Power Pro in funzione, non in un catalogo.
Installazioni reali nell'industria e in sistemi isolati, e unità sulla linea di integrazione prima della partenza per il cantiere.
Integrazione BK
Cosa c'è dentro un Power Pro
Non rivendiamo scatole. Selezioniamo ogni componente, lo integriamo, lo collaudiamo e lo mettiamo in servizio con il nostro EMS. Un unico responsabile per l'intero sistema.
- Integrato
- Nel progetto
- Opzionale
- 01Integrato
Celle LFP da 314 Ah
Chimica al litio-ferro-fosfato: senza cobalto, termicamente stabile e con 8.000 cicli fino al 70% di stato di salute (0,5P, 25 ± 2 °C).
- 02Integrato
BMS e BMU
Controlla tensione e temperatura di ogni cella, bilancia il sistema e interviene a ogni anomalia.
- 03Integrato
PCS bidirezionale
400 Vac trifase, fattore di potenza regolabile da −1 a +1, THDi ≤ 3% e 100% di carico squilibrato. PCS con efficienza fino al 98%. Nel BK112H, inverter ibrido con ingresso FV e modalità isola in meno di 20 ms.
- 04Integrato
Raffreddamento a liquido o ad aria
Circuito chiuso di raffreddamento a liquido (BK241–BK522) o ventilazione forzata (BK112H).
- 05Integrato
Rilevamento ed estinzione
Rilevamento integrato nel BMS ed estinzione ad aerosol su tutti i modelli.
- 06Integrato
BK EMS
Autoconsumo, peak shaving, arbitraggio e backup con previsione della domanda. Monitoraggio e manutenzione predittiva 24/7.
- 07Integrato
Comunicazioni
RS485 ed Ethernet su tutti i modelli; CAN su BK112H, BK289 e BK522; Modbus TCP sul BK289.
Modelli e schede tecniche
Scegliete la taglia. La scheda, completa.
Selezionate un modello per vederne i dati principali; la tabella ne evidenzia la colonna. Dati tratti dal catalogo tecnico di BK Energies.
Raffreddamento ad ariaBK112H
Scheda pubblicata- 112kWh
- Energia nominale
- 50kW
- Potenza AC
- 100kW
- Ingresso FV max.
- <20ms
- Passaggio in isola
Ibrido con raffreddamento ad aria: inverter con ingresso fotovoltaico diretto (2 MPPT) e passaggio in modalità isola in meno di 20 ms.
- IEC 62933
- IEC 62477
- IEC 62619
- IEC 63056
- IEC 61000
- UN 38.3
Raffreddamento a liquidoBK241
Scheda pubblicata- 241kWh
- Energia nominale
- 125kW
- Potenza nominale
- 137,5kW
- Potenza massima AC
Formato compatto con un ingombro di 1 × 1,35 m: circa due ore di autonomia alla potenza nominale.
- GB/T 34120
- GB/T 36276
- IEC 62477
- IEC 62619
- IEC 61000
Raffreddamento a liquidoBK261
Scheda pubblicata- 261kWh
- Energia nominale
- 125kW
- Potenza nominale
- 314Ah
- Cella LFP
Stesso involucro del BK241 con più energia.
- GB/T 34120
- GB/T 36276
- IEC 62477
- IEC 62619
- IEC 61000
- UN 38.3
Raffreddamento a liquidoBK289
Scheda pubblicata- 289kWh
- Energia nominale
- 125kW
- Potenza nominale
- 150kW
- Sovraccarico 60 s
La massima energia nel formato da 125 kW: 289 kWh a 921,6 V.
- IEC 62619
- IEC 60730-1
- IEC 63056
- IEC 61000
- IEC 60529
- IEC 62040
- IEC 62477
- UN 38.3
Raffreddamento a liquidoBK522
Scheda pubblicata- 522kWh
- Energia nominale
- 250kW
- Potenza nominale
- 360A
- Corrente nominale
Il Power Pro di maggiore potenza: l'equivalente di due unità da 261 kWh in un solo armadio.
- IEC 62933
- IEC 62477
- IEC 62619
- IEC 63056
- IEC 61000
- UN 38.3
Scheda tecnica completa · Power Pro All-in-One
Scorra la tabella in orizzontale se non vede tutti i modelli
| Parametro | BK112H | BK241 | BK261 | BK289 | BK522 |
|---|---|---|---|---|---|
| Batteria | |||||
| Cella | LFP 3,2 V · 314 Ah | LFP 3,2 V · 314 Ah | LFP 3,2 V · 314 Ah | LFP 3,2 V · 314 Ah | LFP 3,2 V · 314 Ah |
| Configurazione | 1P112S | 1P240S | 1P260S | — | 2P260S |
| Energia nominale | 112,53 kWh | 241 kWh | 261 kWh | 289 kWh | 522,5 kWh (25 °C, 0,5P) |
| Intervallo / tensione nominale DC | 302,4–403,2 V / 358,4 V | 648–864 V | 702–936 V / 832 V | 720–1.000 V / 921,6 V | 702–936 V / 832 V |
| Vita utile | 8.000 cicli (0,5P, 25 ± 2 °C, 70% SOH) | 8.000 cicli (0,5P, 25 ± 2 °C, 70% SOH) | 8.000 cicli (0,5P, 25 ± 2 °C, 70% SOH) | ≥ 8.000 cicli (70% capacità) · 0,5P | 8.000 cicli (0,5P, 25 ± 2 °C, 70% SOH) |
| Ingresso FV | |||||
| Potenza max. in ingresso FV | 100 kW | — | — | — | — |
| Tensione max. · intervallo MPPT / nominale | 1.000 V · 180–850 V / 600 V | — | — | — | — |
| Avvio · numero di MPPT | 200 V · 2 | — | — | — | — |
| Corrente max. in ingresso / di cortocircuito | 6 × 45 A / 6 × 55 A | — | — | — | — |
| Lato AC | |||||
| Potenza nominale | 50 kW | 125 kW | 125 kW | 125 kW | 250 kW |
| Potenza massima / sovraccarico | — | 137,5 kW | 137,5 kW | 1,2 Pn per 1 min | 1,1× continua · 1,2× per 1 min |
| Tensione nominale | 400 V (340–436 V) · 3P+N+PE | 400 Vac · 340–440 V (−15% … +10%) | 400 Vac · 340–440 V (−15% … +10%) | 400 Vac · 300–460 V | 400 V (−15% … +15%) · 3P+N+PE |
| Corrente | 79,8 A max. in uscita | 182 A nominali | 182 A nominali | 182 A nominali | 360 A nominali |
| Frequenza | 50/60 Hz (45–55 / 55–65 Hz) | 50/60 Hz ± 2,5 Hz | 50/60 Hz ± 2,5 Hz | 50/60 Hz | 50/60 Hz (45–55 / 55–65 Hz) |
| Fattore di potenza · THDi | — | −1 … +1 · ≤ 3 % | −1 … +1 · ≤ 3 % | −1 … +1 · ≤ 3 % | −1 … +1 · ≤ 3 % |
| Uscita isolata (THDu) · carico squilibrato | — | < 3% con carico lineare · 100% | < 3% con carico lineare · 100% | < 3% con carico lineare · 100% | < 3% con carico lineare · 100% |
| Modalità isola | Sì · commutazione < 20 ms | — | — | — | — |
| Sistema | |||||
| Efficienza | > 86% sistema | > 88% sistema · PCS 98% max. | > 88% sistema · PCS 98% max. | > 89% max. | ≥ 88% sistema |
| Raffreddamento | Aria | A liquido | A liquido | A liquido | A liquido |
| Sistema antincendio | Aerosol | Aerosol | Aerosol | Aerosol | Aerosol |
| Comunicazione | RS485 · Ethernet · CAN | RS485 · Ethernet | RS485 · Ethernet | RS485 · CAN · Modbus TCP | Ethernet · CAN · RS485 |
| Rumorosità | — | < 75 dB | < 75 dB | < 75 dB | < 75 dB |
| Ambiente | |||||
| Grado di protezione | — | IP54 (pack IP67) | IP54 (pack IP67) | IP55 | IP55 |
| Temperatura ambiente | −20…55 °C | −30…55 °C | −30…55 °C | −30…55 °C (riduzione di potenza > 45 °C) | −30…55 °C |
| Umidità / altitudine max. | ≤ 95% UR senza condensa · 2.000 m | ≤ 95% UR senza condensa · 2.000 m | ≤ 95% UR senza condensa · 2.000 m | 0–95% senza condensa · — | ≤ 95% UR senza condensa · 2.000 m |
| Meccanica | |||||
| Dimensioni | 1.355 × 1.300 × 2.300 mm | 1.000 × 1.350 × 2.300 mm | 1.000 × 1.350 × 2.300 mm | 1.588 × 1.380 × 2.450 mm | 1.900 × 1.350 × 2.300 mm |
| Peso | 1.500 kg | 2.450 kg | 2.670 kg | 3.050 kg | 5.340 kg |
Parametri indicativi, soggetti al progetto e alla configurazione definitivi in fabbrica (catalogo, p. 12–16). Certificazioni per modello in ciascuna scheda. "—": dato non pubblicato nella scheda.
Applicazioni
Dove lavora un Power Pro
Un armadio che arriva integrato e collaudato. Si adatta dove a decidere sono il cantiere e lo spazio.
Industria e C&I
Taglia i picchi di potenza e sposta i consumi in fascia P6. Con il FV, accumula l'eccedenza di mezzogiorno.
Mobilità elettrica
Polmone per i caricatori DC: la batteria fornisce il picco e l'allacciamento vede solo la media.
Backup senza interruzioni (STS)
Mantiene alimentati i carichi critici quando cade la rete, in combinazione con la commutazione statica.
Sistemi off-grid
Modalità isola con commutazione in meno di 20 ms per aziende agricole, pompaggi e cantieri.
Agricoltura e irrigazione
Pompaggi e refrigerazione industriale alimentati con il sole del giorno prima.
Ibridazione FV + BESS
Più Power Pro in parallelo per piccoli impianti FV che vogliono vendere nelle ore più care.
Sicurezza e certificazioni
Rilevare, isolare, estinguere.
La sicurezza parte dalla chimica LFP e prosegue in ogni livello dell'armadio. Quattro barriere prima che un guasto esca dalla cella.
- 01
Chimica LFP
Il litio-ferro-fosfato non contiene cobalto ed è una delle chimiche più stabili dal punto di vista termico.
- 02
Rilevamento precoce
Sensori di gas combustibile, fumo e temperatura collegati al BMS e all'EMS.
- 03
Estinzione ad aerosol
Sistema di estinzione ad aerosol integrato nell'armadio, su tutti i modelli.
- 04
Pack a tenuta stagna
Pack IP67 all'interno di un armadio IP54 o IP55, a seconda del modello, per installazione all'esterno.
Norme dichiarate nella scheda tecnica
IEC 62619
Sicurezza delle batterie al litio industriali
IEC 62477
Sicurezza dei convertitori di potenza
IEC 62933
Sistemi di accumulo connessi alla rete
IEC 63056
Sicurezza delle batterie al litio per l'accumulo
IEC 61000
Compatibilità elettromagnetica
UN 38.3
Trasporto di batterie al litio
Norme dichiarate nelle schede Power Pro (catalogo, p. 12–16); ogni modello ha il proprio elenco nella scheda tecnica qui sopra.
Quale Power Pro serve al vostro impianto?
Inviateci la vostra curva di carico o la vostra bolletta e vi indicheremo il modello, la potenza e il risparmio previsto.
